4.3.5 Weitere komplexe Bauteile

Weitere komplexe Bauteile sind in folgenden Abbildungen als Zweipole dargestellt:

4.17

idealer Serienschwingkreis

4.18

idealer Parallelschwingkreis

4.19

realer Serienschwingkreis

4.20

realer Parallelschwingkreis

4.21

reales induktives Bauteil

4.22

reales kapazitives Bauteil

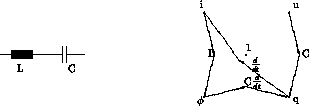

Abbildung 4.17: Idealer Serienschwingkreis


Abbildung 4.18: Idealer Parallelschwingkreis

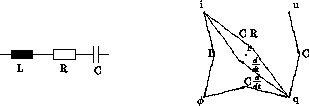

Abbildung 4.19: Realer Serienschwingkreis

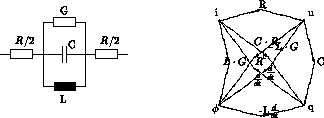

Abbildung 4.20: Realer Parallelschwingkreis


Abbildung 4.21: Reales induktives Bauteil

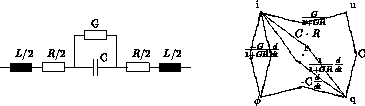

Abbildung 4.22: Reales kapazitives Bauteil
