10.2 Feinstruktur von Pass 1

Der Pass 1 von JANAP besteht aus den folgenden Komponenten:

• Initialisierung aller Tabellen, Einlesen von Datenfiles, Anlegen von Hilfsdateien.
• Einlesen der Eingabeanweisung zur Beschreibung des Netzwerkes und der gewünschten Analysen und lexikalische Analyse (siehe 11.1).
• Syntaktische Analyse der Eingabe (siehe 11.1).
• Semantische Analyse der Eingabe (siehe 11.2).
• Analyse der Netzwerktopologie
• Erzeugen der Netzwerkgleichungen und Aufstellung der Jacobi-Matrix (siehe 11.4).
• Vorbereitung der Analysen im Pass 2.
• Vorbereitung der Ausgaben im Pass 2.
• Erzeugen der Fortran Programme.
• Module zur Organisation der internen Tabellen und Listen (siehe 10.5).

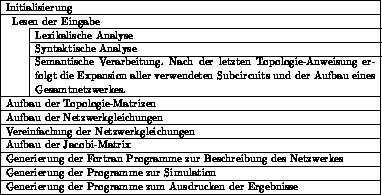

Der zeitliche Ablauf des Pass 1 ist in Abbildung 10.2 dargestellt.


Abbildung 10.2: Struktur des Pass 1
