5.2.1 Generation durch Band zu Band-Tunneln

Bei dem implementierten Modell wird angenommen, daß der Tunnelbereich dx jener Bereich ist, in dem die Feldstärke $\vec{E}$ einen entsprechend hohen Wert annimmt. Das Modell reduziert sich damit auf ein lokales, feldabhängiges Generationsmodell.

Die in MINIMOS-NT implementierte Modellierung des ZENER-Effekts berechnet die Generationsrate RBBT nach [31,70]

 \begin{eqnarray}
R^{BBT}=-B \cdot D \cdot \frac{ \left\vert\vec{E}\right\vert^{\...
 ...c{E_{BB}\cdot E_g^{3/2}}{\left\vert\vec{E}\right\vert}\right)\; .
\end{eqnarray} (5.16)

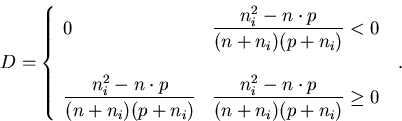

Der Faktor D in (5.16) bestimmt dabei, ob Ladungsträgergeneration vorliegt

 \begin{eqnarray}
D = \left\{ \begin{array}{ll}
0 & \displaystyle{\frac{n_i^2-n\c...
 ...c{n_i^2-n\cdot p}{(n+n_i)(p+n_i)}}\geq 0
\end{array} \right.\; .
\end{eqnarray} (5.17)

Die Parameter B und EBB sind materialabhängige Größen und werden entsprechend spezifiziert [70]. Für Silizium wird der Exponent in (5.16) zu $\sigma=2.0$ gesetzt. Die Abhängigkeit von der Gittertemperatur geht dabei durch den temperaturabhängigen Bandkantenabstand ein.

Ein zweites nach [33,57] implementiertes Modell berechnet die Generationsraten für Silizium nach der Gleichung

 \begin{eqnarray}
R^{BBT}=A\!\cdot\! \left\vert\vec{E}\right\vert^{3.5}\!\cdot\!\...
 ...thrm{e}^{\textstyle {\frac{h\cdot\omega}{k_B\cdot T_L}}}}\right].
\end{eqnarray} (5.18)

Dabei sind die kritischen Feldstärken Fc+, Fc- definiert als

 \begin{eqnarray}
F_c^{\pm}=B\cdot (E_g(T_L)\pm h\omega)^{3/2}\; .
\end{eqnarray} (5.19)

Die Werte für Silizium sind laut [33,57] in Tabelle 5.1 zusammengefaßt. Das Modell berechnet die Generationsraten ebenfalls durch die lokale Feldstärke, wobei angenommen wird, daß die Feldrichtung in $\langle 111\rangle$-Richtung zeigt. Der Einfluß unterschiedlicher Raumrichtungen kann in [56] nachgelesen werden.



Tabelle 5.1: Werte des Band zu Band Modells für Silizium
Variable Wert Einheit
$h\omega$ 18.6 meV
A $8.977\!\cdot\!10^{20}$ $\mathrm{V^{-2}cm^{-1} s^{-1}}$
B $2.14667\!\cdot\! 10^7$ $\mathrm{eV^{-3/2} V cm^{-1}}$
