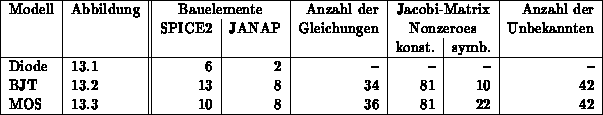

Im Rahmen der Diplomarbeit [100] wurden die in SPICE2 [151][34] eingebauten Modelle [150][149] in JANAP realisiert. Auf die Details der Modelle wird hier nicht eingegangen. Es wird nur eine Gegenüberstellung der Größe der Modelle mit SPICE2 angeführt.
Die Größe des Gleichungssystems und der Jacobi-Matrix wurden anhand einer einfachen Testschaltung 13.4 bestimmt. Die Bedeutung der Elemente in den Modellen sind in Tabelle 13.5 zusammengefaßt.
Abbildung 13.1: Diodenmodell in JANAP
Abbildung 13.2: Bipolar Transistor Modell in JANAP
Abbildung 13.3: MOS Transistor Modell in JANAP
Abbildung 13.4: Testschaltung für Transistormodelle

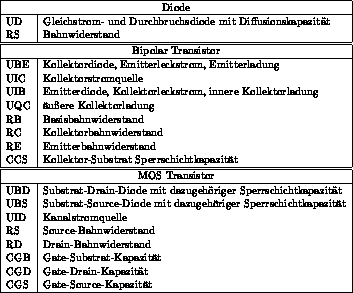

Abbildung 13.5: Bedeutung der Elemente der Modelle
