8.3 Zustandsvariable



Der ``Nodal Approach'' erweist sich bei zwei speziellen Problemen als nicht sehr glücklich [25]:

Eine Abhilfe für diese Probleme bietet die Formulierung mittels Zustandsgleichungen (``State Equations'') [25]. Das Gleichungssystem zur Beschreibung des Netzwerkes für eine lineare dynamische Schaltung hat dabei folgendes Aussehen:

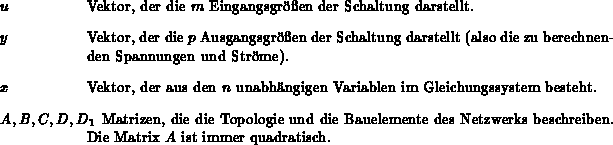

In diesen Gleichungen haben die Variablen und Matrizen folgende Bedeutung:

Sowohl der ``Sparse Tableau Approach'' als auch der ``Complete Tableau Approach'' implizieren den Ansatz mit Zustandsgrößen, da die Ladungen und Flüsse die typischen Zustandsgrößen sind.
