1.3.1 Kurzkanaltransistor - Vergleich der drei Verfahren

Anhand des Einschaltvorganges in einem Kurzkanaltransistor sollen vorab die Probleme des Gummel- und Mock-Algorithmus sowie die Leistungsfähigkeit des hybriden Algorithmus gezeigt werden. Es werden zwei Einschaltvorgänge simuliert mit den Gate-Rampensteilheiten und .
Bei der schnellen Gate-Rampe (Abbildung 1.1, transienter Einschaltsubstratstrom, von auf , Zeitschrittweite ) hat der Mock-Algorithmus (punktiert) keine Probleme, während der Gummel-Algorithmus (strichliert) bei vielen Zeitschritten in der Konvergenz der Fehlernormen (relatives Poissonresiduum, sowie Potential-Inkrement) stagniert. Diese Stagnation äußert sich in fehlerhaften Kontaktströmen, die in der Zick-Zacklinie des Substratstroms wiedergegeben sind. Die Konvergenzstagnation (siehe Abschnitt 1.3.2) tritt bei dem gewählten Beispiel bei einer relativen Residuennorm von ca. auf, wobei sich mit fortschreitender nichtlinearer Iteration die Ströme fortlaufend ändern, was auf eine Instabilität des Algorithmus hindeutet.

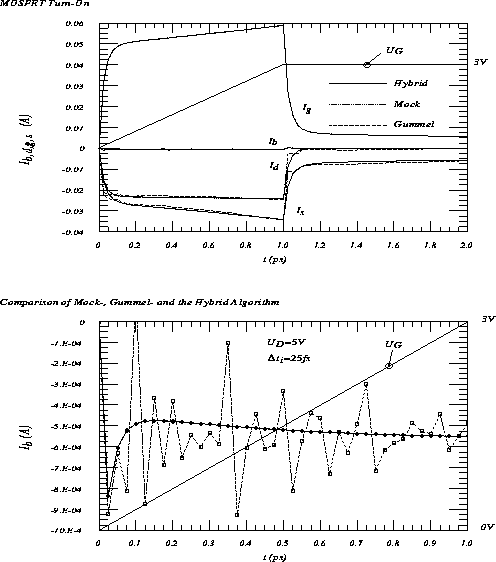

Abbildung 1.1: Transiente Einschaltströme eines MOSFETs, berechnet mit dem Gummel-, Mock- und dem hybriden Algorithmus im oberen Bild. Detail des Substratstroms im unteren Bild.


Bei der langsamen Rampe von ist der MOSFET zu jedem Zeitpunkt in einem quasistatischen Zustand. Der Gummel-Algorithmus hat dabei keine Konvergenzprobleme (superlineare Konvergenz). Der Mock-Algorithmus konvergiert hingegen deutlich langsamer und stagniert später, wie aus der Abbildung 1.2 hervorgeht. Durch Wahl eines günstigen Umschaltpunktes zwischen den beiden Algorithmen kann durch das hybride Verfahren die schnelle Konvergenz des Gummel-Verfahrens aufrechterhalten werden.

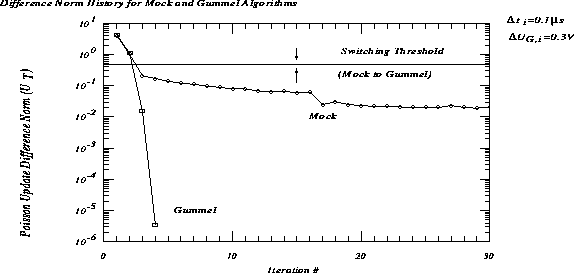

Abbildung 1.2: Norm des Potentialinkrementes des Gummel- und Mock-Algorithmus bei einem langsamen Einschaltvorgang bei einer Zeitschrittweite und einer Gate-Spannungsschrittweite . Durch Wahl eines günstigen Umschaltpunktes kann ein hybrides Verfahren die schnelle Konvergenz des Gummel-Verfahrens aufrechterhalten.
