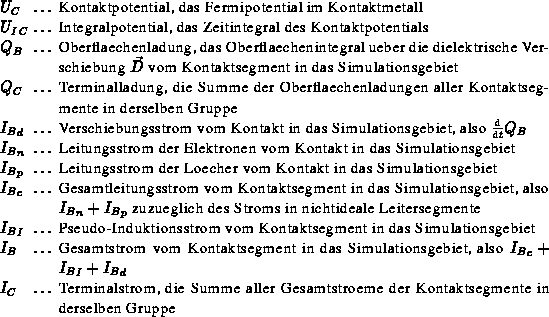

An jedem Kontakt (eigentlich in jedem Kontaktsegment) stehen die folgenden Größen für die externe Beschaltung zur Verfügung:
Die Größen
,
,
und
sind für alle
Kontaktsegmente einer Gruppe (die miteinander in leitender Verbindung
stehen) an das Terminalsegment angekoppelt, sind also gleich und
beschreiben das Verhalten der ganzen Gruppe.
Die anderen Größen sind jeweils Integrale über die Oberfläche eines einzelnen Kontaktsegments, die die gemeinsame Grenzfläche mit ,,dem Simulationsgebiet`` ist. Als Simulationsgebiet in diesem Sinn werden alle nicht ideal leitenden Segmente betrachtet.
Diese Größen sind für jeden Kontakt als Variablen im Gleichungssystem enthalten. Die Gleichungen für die Oberflächenladung (7.54) und den Elektronen- und Löcherstrom (7.56) wurden bereits über die Kontrollfunktionen definiert. Die Aufintegration des Leitungsstroms in nichtidealen Leitern (Ohmschen Leitern) und des Pseudo-Induktionsstroms erfolgt auf dieselbe Art in den entsprechenden Größen.

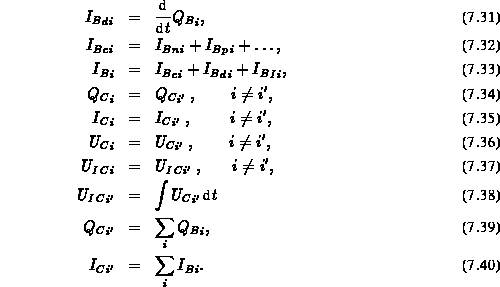

Die restlichen Gleichungen sind trivial und sollen nur der Vollständigkeit halber hier aufgelistet werden:
Dabei bezeichnet
die Nummer des Terminalsegments, an dem
die Terminalgrößen gesammelt werden;
die Nummer eines
beliebigen Kontakts. Die Summation über erstreckt sich
über alle Kontaktsegmente, die zum selben Terminalsegment gehören
(und daher auch über dieses selbst).
Die Auslassungspunkte (...) in Gleichung 7.32 bezeichnet
jene Beiträge, die durch die Kontaktstromintegration an nichtidealen
Leitern (Ohmschen Leitern) entstehen.
Die Zeitableitung in (7.31) ist im Sinn des Rückwärts-Euler-Verfahrens wieder als
diskretisiert.
Es fehlt nur eine Gleichung in diesem Satz, und das ist die
Bestimmungsgleichung der Terminalspannung
.
