Der Siliziumfilm des SOI-MOSFETs hat eine Filmdicke von
. Aufgrund dieser dünnen Filmdicke
erstreckt sich die Depletionszone unter der
Gate-Oberfläche über den gesamten Halbleiterfilm,
weswegen das gesamte Siliziummaterial
zwischen den beiden Source-Drain
-Übergängen
an mobilen Ladungsträgern gänzlich verarmt ist.
Für alle vier Kontaktpotentiale auf Null Volt
fallen die zwei Gewichtsfunktionen dieses
Bauelementes nicht in einem kleinen Bereich auf kleine Werte
ab, sondern der Übergang vollzieht sich in zwei
Schritten (siehe Abbildung 2.8 oben,
Drain-Gewichtsfunktion, linearer Maßstab).
Für ein invertiertes Frontinterface fällt die
Gewichtsfunktion im Halbleiterbereich linear ab
(Abbildung 2.8 unten, Drain-Gewichtsfunktion, linearer Maßstab).
Ähnlich verlaufen die Gewichtsfunktionen, wenn der Transistor
mit
,
eingeschaltet ist.

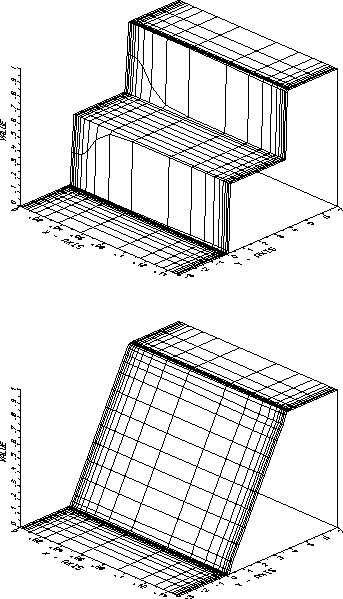

Abbildung: Drain-Gewichtsfunktionen des SOI-MOSFETs für
=
(oberes Bild) und =
(unteres Bild) in
linearer Darstellung.
