2.5.3 Substrat-MOSFET

Die beiden Abbildungen 2.9 zeigen zwei Gewichtsfunktionen für den Substratkontakt im logarithmischen Maßstab. Die Gewichtsfunktionen für den Source- und Drain-Kontakt denke man sich zu Eins entsprechend komplementär. Die beiden Fälle beziehen sich auf eine invertierte (=, oben) und eine akkumulierte, dem Gate-Kontakt zugewandte Halbleitergrenzschicht (=, unten).
Die Gradienten der Gewichtsfunktionen treten unmittelbar anschließend an die hoch dotierten Source- und Drain-Implantationsgebiete auf, die ohmschen Kontakte schalenförmig umschließend. In Abhängigkeit von der Oberflächenkonzentration existieren auch Gradienten am MOS-Kanal.

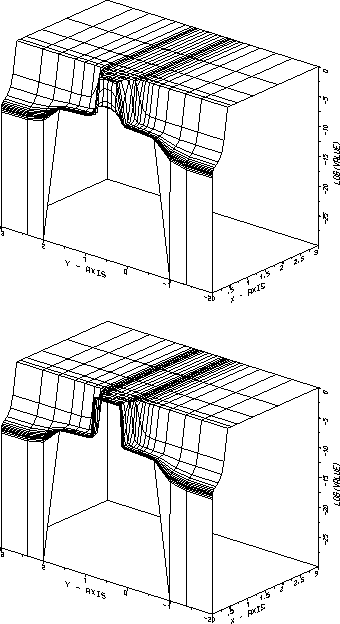

Abbildung: Substrat-Gewichtsfunktionen eines MOSFETs für = (oberes Bild) und = (unteres Bild) in logarithmischer Darstellung. Kanallänge sowie Kontakte und Zwischenräume jeweils .
