Next: 4.1.3 Mechanische Spannung
Up: 4.1 Modellierung
Previous: 4.1.1 Ternäre Legierungen
Für quaternäre HL wird üblicherweise ein Produktpolynom angesetzt
|
(4.2) |
das für beliebige (lineare) Schnitte einfaches (parabolisches) Verhalten hat und im Grenzfall in die ternären HL übergeht.
Beim Typ I (Abschnitt 3.4.2) entspricht das einer 6-Punkt Formel, .Für den Typ II bedeutet das einen 9-Punkt Ansatz mit einem freien Parameter, , .Aber es ist auch eine Interpolation für denkbar, die stetig in beliebige Randverläufe übergeht,
|
(4.3) |
ki(x,y) und n(x,y) sind Gewichtungs- beziehungsweise Normierungsfunktionen.
Nach Adachi [2] gilt für Typ II Verbindungen AxB1-xCyD1-y bestehend aus AC, BC, AD und BD:
|

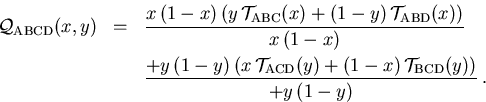

(4.4) |
Dabei ist der Durchschnittswert der ternären Mittenwerte für den Mittelpunkt angenommen,
|
(4.5) |
Für Typ I Verbindungen (AxByC1-x-yD) aus den binären HL AD, BD und CD kann man in ähnlicher Weise
|

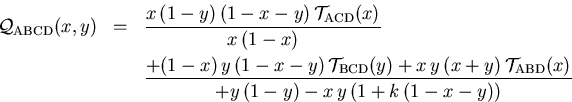

(4.6) |
herleiten, wobei der freie Parameter k analog zu Typ II aus
|
(4.7) |
bestimmt werden kann zu
|
(4.8) |
In der Praxis wird meist die einfachere Form aus (4.2) bevorzugt.
Next: 4.1.3 Mechanische Spannung
Up: 4.1 Modellierung
Previous: 4.1.1 Ternäre Legierungen
Christian Koepf
1997-11-11
