Für die Definition verteilter Attribute, z.B. Dotierungsprofile, werden Gitter benötigt. Da die Generierung günstiger Gitter eine schwierige Aufgabe ist, bei der viele Umstände in Betracht gezogen werden müssen, generiert der PED selbst nur die einfachste Gitterart, nämlich orthoProduct-Gitter in beliebiger Dimension (Abb. 9.6).
Weitere, innerhalb der VISTA-Umgebung verfügbare Gittergeneratoren können vom PED direkt aufgerufen werden. Es sind dies TRIGEN [5] für Dreiecksgitter (Abb. 9.7), TRIANGLE für Dreiecksgitter (Abb. 9.8) und LATTGEN für terminating lines Gitter [17] [16] (Abb. 9.9).

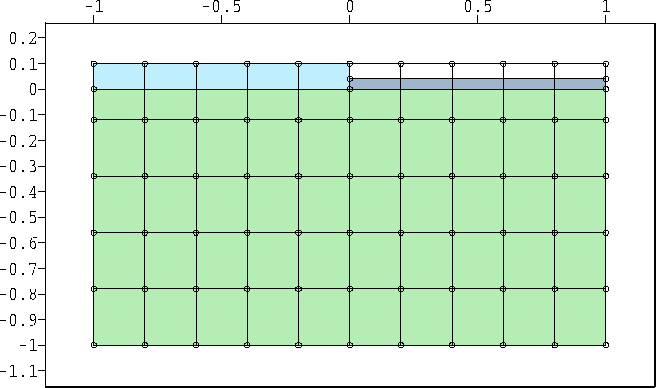

Abbildung 9.6: Orthogonales Gitter, direkt vom PIF-Editor erzeugt

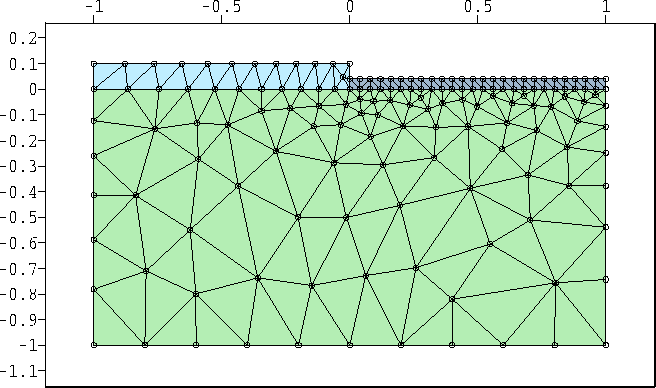

Abbildung 9.7:
Dreiecksgitter, durch Aufruf des Gittergenerators TRIGEN erzeugt

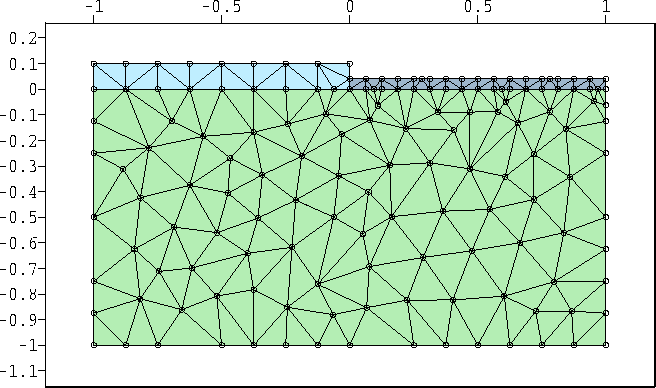

Abbildung 9.8:
Dreiecksgitter, durch Aufruf des Gittergenerators TRIANGLE erzeugt

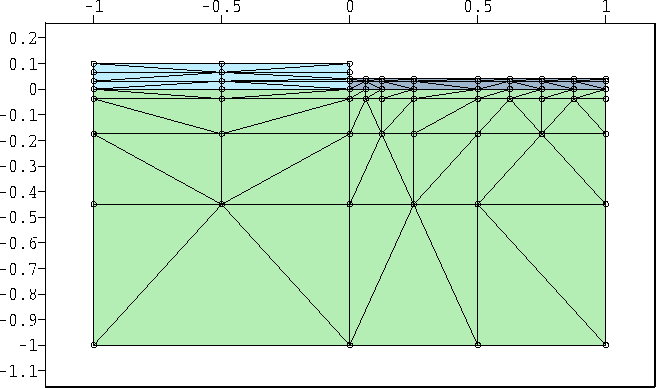

Abbildung 9.9:
Dreiecksgitter, durch Aufruf des Gittergenerators LATTGEN erzeugt
