3.5.3 Implantation mit Tilt

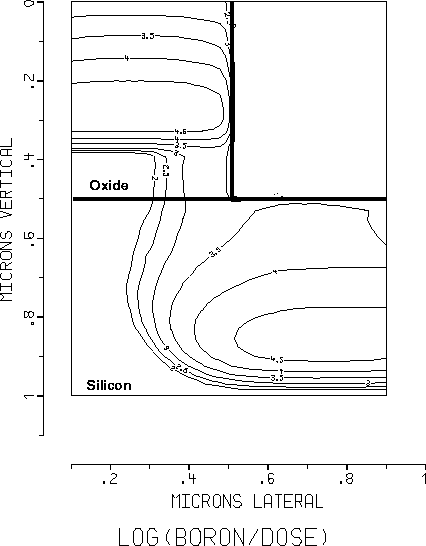

Abbildung: Beispiel: Ergebnis der Implantation von Bor mit 100 keV in die Geometrie nach Abb. 3.3 unter einem Winkel von mittels Monte-Carlo Methode.


Abbildung: Beispiel: Ergebnis der Implantation von Bor mit 100 keV in die Geometrie nach Abb. 3.3 unter einem Winkel von mittels analytischer Methode.

Hier wird die Implantation in die Struktur von Abb. 3.3 (Silizium mit Oxyd-Maske) unter einem Winkel von gerechnet. Es wird Bor mit einer Energie von 100 keV implantiert. Die Ergebnisse sind in Abb. 3.9 und Abb 3.10 zu sehen.

Auch in diesem Beispiel ergeben sich signifikante Unterschiede in den Resultaten zwischen der Monte-Carlo (siehe Abb. 3.9) und der analytischen Berechnung (vgl. Abb. 3.10). So ist zum Beispiel die laterale Verbreiterung des Profiles in der Monte-Carlo Simulation wesentlich größer, als sie vom analytischen Simulator vorhergesagt wird.

Wie bereits in Abschnitt 3.5.1 besprochen wurde, zeigt sich auch hier die Erhöhung der Konzentration an der Oberfläche des Substrates in der Nähe der Maskenkante. Die Eindringtiefe und überhaupt das vertikale Dotierungsprofil stimmen zwar recht gut mit den Monte-Carlo Ergebnissen überein, die laterale Verteilung der Konzentration vor allem in der Nähe der Grenzfläche zwischen der Maske und dem Substrat ist aber sehr unterschiedlich. Die laterale Ausweitung kann mit dem Modell nach [Bar93] mit Gl. 3.33 wesentlich verbessert werden.
