Bor-Implantation mit 280keV

  figure6584

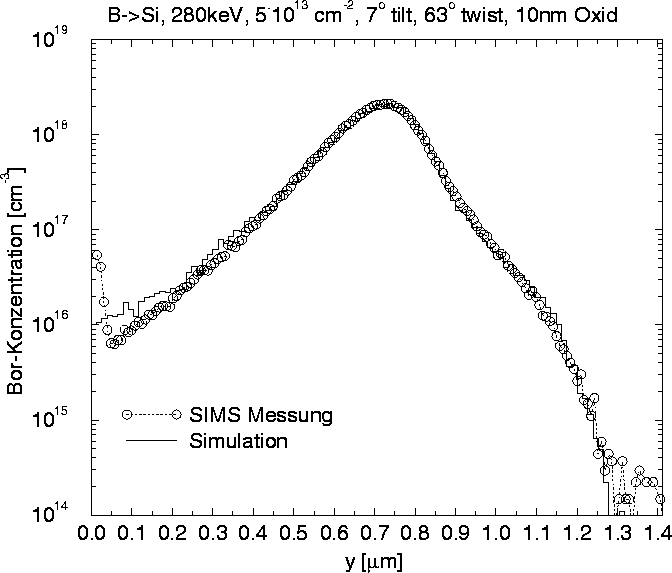

Abbildung 6.5: Vergleich des Simulationsergebnisses mit der SIMS\ Messung. Die durchgezogene Linie repräsentiert das Histogramm der Monte Carlo Simulation, die punktierte Linie und die Symbole kennzeichnen die experimentellen Daten.

  figure6589

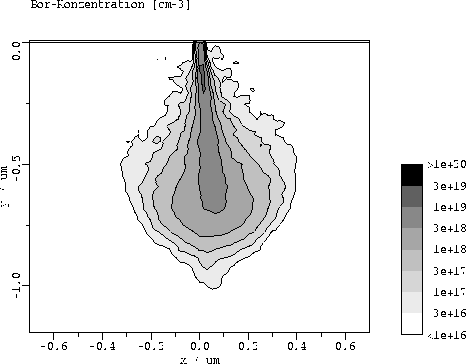

Abbildung 6.6: Simulation einer Punktantwort mit 280keV-Bor-Ionen und die daraus resultierende Bor-Konzentration in [cm-3].

  figure6594

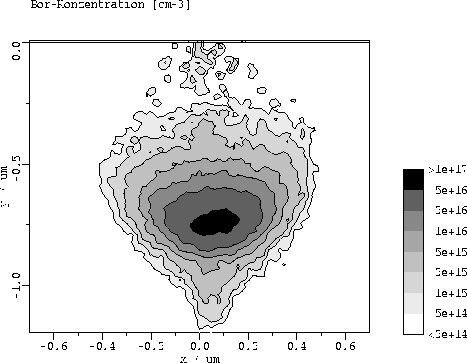

Abbildung 6.7: Simulation einer Punktantwort mit 280keV-Bor-Ionen und die daraus resultierende Silizium-Interstitial-Konzentration in cm[-3].

In Tabelle 2.4 (Seite gif) ist ersichtlich, daß der kritische Winkel tex2html_wrap_inline12349 für Channeling bei Bor-Implantationen in (100) Silizium bei 280keV nur mehr halb so groß ist, als bei 40keV. Die Tatsache spiegelt sich in den Abbildungen 6.2 und 6.5 wieder, denn das Channeling-Tail ist im ersteren Fall ausgeprägter. Das Verhältnis der maximalen tex2html_wrap_inline13081 zur mittleren Eindringtiefe tex2html_wrap_inline12633 beträgt ca.\ drei, bei der höheren Energie jedoch nur mehr zwei.

Bor weist eine geringe atomare Masse auf und wird daher bei nuklearen Stößen mit den Siliziumatomen stark gestreut. Dadurch tritt dieses Ion zwar in sehr viele Kanäle ein, die Wahrscheinlichkeit sie nach kurzer Zeit wieder zu verlassen, ist jedoch groß. Dies bedingt die Enstehung eines flachen Verlaufes des Tails, der sich auch in den Abbildungen 6.3 und 6.6 durch die große laterale Breite der Dotierstoffverteilung wiederspiegelt.

Die exzellente Übereinstimmung der Simulationsergebnisse mit den SIMS\ Messungen (siehe Abbildung 6.2 und 6.5) ist bei Bor vor allem auf die gute Kalibrierung des Electronic stopping power Modells zurückzuführen. Mit Hilfe der schematischen Zeichnung 2.18 und der Tabelle 2.3 (Seite gif) wird nämlich klar, daß bei mittleren und hohen Energien die elektronische Abbremsung dominiert. Erst im letzten Teil der Trajektorie werden vermehrt Punktdefekte generiert (siehe Abbildung 6.7).
