6.2.3 Gitterangepaßter Fall - die AlGaAs/GaAs Grenzfläche

 Die AlxGa1-xAs/GaAs Grenzfläche eignet sich als meistuntersuchte, optimal gitterangepaßte und technologisch am besten beherrschte Heterostruktur ideal zur Evaluierung der verschiedenen Modelle. Lange Zeit schien die experimentelle Lage relativ klar: Es liegt eine Typ I Konstellation vor; Bedeutend größere Werte von $\Delta E_{\mathrm{c}}$ im Vergleich zu $\Delta E_{\mathrm{v}}$ wurden ermittelt; Es ergab sich eine relative Banddiskontinuität von $\Delta E_{\mathrm{c}}=0.85\,\Delta E_{\mathrm{g}}^{}$ im LB und $\Delta E_{\mathrm{v}}=0.15\,\Delta E_{\mathrm{g}}^{}$ im VB, wobei $\Delta E_{\mathrm{g}}^{}={E_{\mathrm{g,AlGaAs}}^{}}-{E_{\mathrm{g,GaAs}}^{}}$ den Unterschied der Bandlücken der beiden Materialien bezeichnet. Dieses Verhältnis von 85:15 wurde von den älteren Modellen (Anderson, Kroemer und Frensley, Harrison, ``common anion rule'', vgl. Abschnitt 6.2.1) ebenfalls vorhergesagt. Spätere Untersuchungen ergaben aber größere $\Delta E_{\mathrm{v}}$ Werte und ein Verhältnis $\Delta E_{\mathrm{c}}$:$\Delta E_{\mathrm{v}}$ von etwa 60:40, was von den später entwickelten Theorien (Tersoff, Cardona und Christensen, Van de Walle und Martin) gestützt wird.

Abbildung 6.38 zeigt einen Vergleich experimenteller Daten aus den Sammlungen [140,147,226] für die relativen LB und VB Diskontinuitäten,

 \begin{displaymath}
\frac{\Delta E_{\mathrm{c}}}{\Delta E_{\mathrm{g}}^{}} = \fr...
 ...^{}}}{{E_{\mathrm{g,AlGaAs}}^{}}-{E_{\mathrm{g,GaAs}}^{}}}\,,
\end{displaymath} (6.84)

mit ``model-solid'' Berechnungen , wobei zusätzlich die relativen Diskontinuitäten des direkten $\varGamma$ Übergangs,

 \begin{displaymath}
\left(\frac{\Delta E_{\mathrm{c}}}{\Delta E_{\mathrm{g}}^{}}...
 ...thrm{AlGaAs}}^{\varGamma}}-{E_{\mathrm{GaAs}}^{\varGamma}}}\,,
\end{displaymath} (6.85)

dargestellt sind. In der Bewertung der Meßdaten muß zusätzlich zur meßtechnischen Ungenauigkeit die Verwendung leicht unterschiedlicher Werte der Bandabstände berücksichtigt werden.

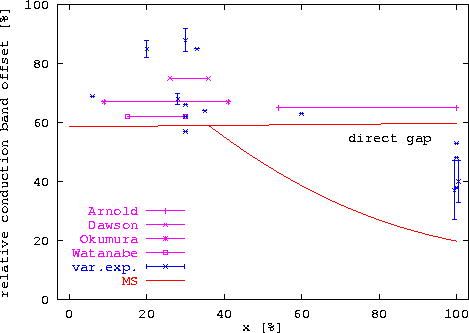

Abbildung 6.38: Relative Banddiskontinuität im LB für AlxGa1-xAs/GaAs Grenzflächen: Vergleich der ``model-solid'' Theorie (MS) mit experimentellen Daten
\begin{figure}
 \epsfxsize0.90\textwidth
 \centerline{\epsfbox{ps/AlGaAs_GaAs_dE...
 ...n{center}\begin{minipage}{0.8\textwidth}{}\end{minipage}\end{center}\end{figure}

Abgesehen von den älteren Daten, die auf relativ schlechte Kontrolle des Herstellprozesses der Heterostrukturen zurückgeführt werden, zeigen alle Studien ein praktisch konstantes, das heißt von x unabhängiges Verhältnis. Außerdem zeigen sie für hochqualitative Strukturen die Eigenschaften der Kommutativität und Unabhängigkeit von der Orientierung der Grenzfläche [226], sodaß die Diskontinuitäten tatsächlich als intrinsische Eigenschaften der benachbarten Bulk-HL erscheinen und somit geeignete lineare Modelle anwendbar sind.

Heute gilt als generell akzeptierter Konsenswert

 \begin{displaymath}
 r = \frac{\Delta E_{\mathrm{c}}}{\Delta E_{\mathrm{v}}} = \frac{60}{40}\,.
\end{displaymath} (6.86)

Das ``model-solid'' Modell ist in bemerkenswert guter Übereinstimmung damit. Setzt man, wie oft praktiziert, das VB von GaAs als Nullpunkt der Energieskala fest, so erhält man für das VB von AlxGa1-xAs beziehungsweise $\Delta E_{\mathrm{v}}$

 \begin{eqnarray}
 {E_{\mathrm{v,GaAs}}^{}} &:= & 0 \\
 \Delta E_{\mathrm{v}}& =...
 ...arGamma}}-{E_{\mathrm{GaAs}}^{\varGamma}}) = 0.58\,x\,. \nonumber
\end{eqnarray} (6.87)

Dabei wird die sehr schwache Nichtlinearität von ${E_{\mathrm{AlGaAs}}^{\varGamma}}(x)$ vernachlässigt.
