Um das in Kap. 3.1.4 beschriebene Transportmodell in einem numerischen Simulator effizient einsetzen zu können, müssen die verwendeten Gleichungen in eine programmierbare Form gebracht werden. Speziell die Gleichungen (3.96) und (3.112) sind wegen Integralform bzw. der Verwendung der unvollständigen Gammafunktion für eine einfache Programmierung nicht geeignet.
Glücklicherweise läßt sich das Transferintegral (3.96) analytisch integrieren. Mehrfache partielle Integration liefert
Ebenso ist die unvollständige Gammafunktion (3.110) für geschlossen integrierbar.
Für Gleichung (3.112) erhält man damit
Die Funktion wird durch eine Reihenentwicklung dargestellt, da die Multiplikation von für sehr große Werte von erhebliche numerische Probleme mit sich bringt. Sehr große Werte von treten deshalb auf, weil in (3.178) als Argument von Gerfc auftritt, und für gegen strebt. Durch die hier verwendete Form
wird dieses Problem vermieden. Die Formulierung (3.181) hat einen absoluten Fehler kleiner im gesamten Wertebereich [1]. Eine Implementation der komplementären Fehlerfunktion steht in den meisten numerischen Simulationsprogrammen zur Verfügung und kann z.B. nach [11] [65] erfolgen.
Mit dem Gleichungen (3.61) - (3.64), (3.102), (3.178), (3.79), (3.111), (3.180), (3.59) und (3.60) ist die Beschreibung jetzt komplett.
Das jetzt einfach zu implementierende Modell soll nun einerseits mit experimentellen Daten und Monte-Carlo-Rechnungen, andererseits mit empirischen Modellen verglichen werden. Dazu werden die Feldabhängigkeiten der mittleren Driftgeschwindigkeit und der mittleren Elektronenenergie in Abhängigkeit von verschiedenen Parametern wie Dotierung und Gittertemperatur betrachtet.
Für die Auswertung dieses erweiterten Transportmodells wurden die folgenden physikalischen Parameter verwendet:
Abb. 3.15 - 3.18 zeigen die wichtigsten Merkmale des Zweibandmodells. Man kann hier den Effekt des Teilchentransfers vom - ins L-Band erkennen. Man sieht in Abb. 3.18, daß bereits bei mehr als die Hälfte aller Elektronen ins L-Band gestreut wurden. Am Verlauf der mittleren Elektronenenergie in Abb. 3.17 erkennt man auch die ``Abkühlung'' der ins L-Band gestreuten Elektronen. Auch der Energiewert des Plateaus bei ca. stimmt gut mit dem Abstand zwischen den Bändern überein. Das Zweibandmodell zeigt somit alle wichtigen Merkmale des Elektronentransports in GaAs.
Abbildung 3.15: Mittlere Driftgeschwindigkeiten in den zwei Bändern und effektive
Driftgeschwindigkeit in Zweibandmodell

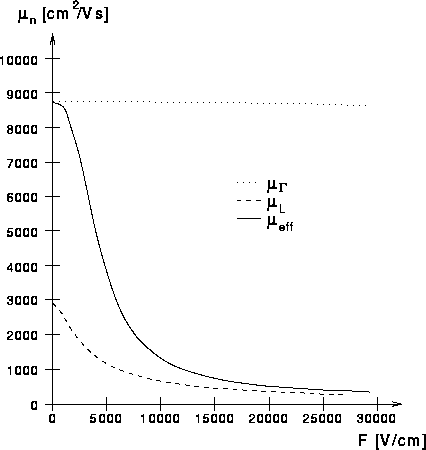

Abbildung 3.16: Elektronenbeweglichkeiten in den zwei Bändern und effektive
Elektronenbeweglichkeit im Zweibandmodell

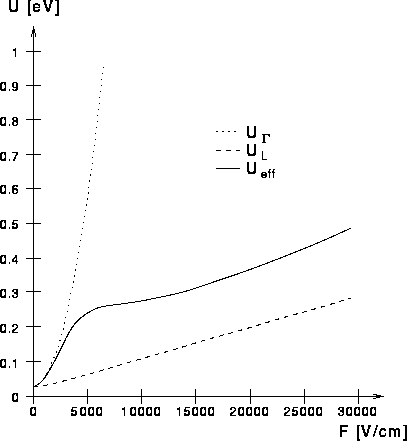

Abbildung 3.17: mittlere Elektronenenergie in den zwei Bändern und
effektive Elektronenenergie im Zweibandmodell
Abbildung: Teilchenverhältnisse ,
und

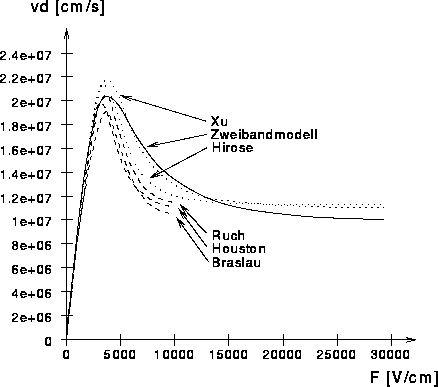

Abb. 3.19 zeigt einen Vergleich des Driftgeschwindigkeitsverlaufes des Zweibandmodells sowohl mit experimentellen Daten nach Ruch [50], Houston [39] und Braslau [8], als auch mit empirischen Modellen (vgl. Kap. 3.4.2). Die experimentellen Daten zeigen durchgehend niedrigere Werte für die Sättigungsgeschwindigkeit, da die Proben immer eine gewisse Störstellenkonzentration aufweisen. In den gerechneten Kurven wurde vernachlässigbare Störstellenkonzentration angenommen.
Abbildung: Vergleich des Driftgeschwindigkeitsverlaufes empirischer Modelle
(Hirose [33], Xu [91]) und
experimenteller Daten (Braslau [8],
Houston [39], Ruch [70])
mit dem Zweibandmodell

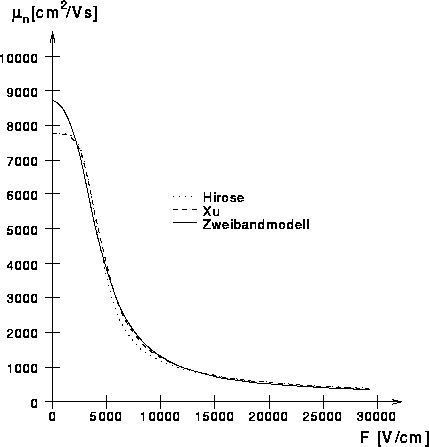

Abb. 3.20 zeigt die Feldabhängigkeit der Beweglichkeit nach den empirischen Modellen von Hirose und Xu und dem Zweibandmodell. Hier wurde wieder vernachlässigbare Störstellenkonzentration angenommen. Der hier etwas höhere Wert der maximalen Beweglichkeit wirkt sich bei der Simulation realer Bauteile nicht aus, da die Störstellenkonzentration in den aktiven Schichten im Bereich von liegt.
Abbildung: Vergleich der Beweglichkeit empirischer Modelle nach Hirose
[33] und Xu [91]
mit dem Zweibandmodell

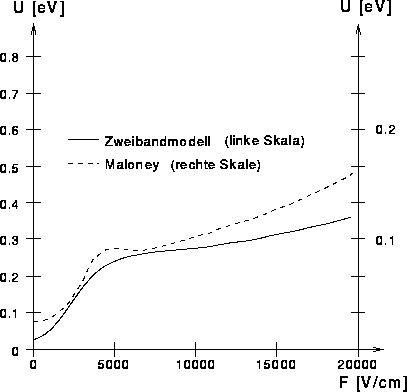

Die Feldabhängigkeit der mittleren Elektronenenergie im Vergleich zu einer Monte-Carlo-Rechnung [87] ist in Abb. 3.21 dargestellt. Die Kurven zeigen qualitativ den gleichen Verlauf. Die beiden Kurven sind unterschiedlich skaliert, da die Kurve aus der Monte-Carlo-Rechnung nur die thermische Energie (Gesamtenergie minus kinetische Energie) darstellt, während das Zweibandmodell die Gesamtenergie liefert.
Abbildung: Vergleich der mittleren Elektronenenergie
aus einer Monte-Carlo-Rechnung (Maloney [87])
mit dem Zweibandmodell
Die Temperaturabhängigkeit der Driftgeschwindigkeit wurde sowohl experimentell [39] als auch mit Monte-Carlo-Rechnungen [71] untersucht. Dabei wurde auch eine Temperaturabhängigkeit der Sättigungsgeschwindigkeit festgestellt. Im Zweibandmodell wurde deshalb folgende einfache lineare Temperaturabhängigkeit [7] benützt:
Die Temperaturabhängigkeit der maximalen Beweglichkeit im L-Band wurde ebenfalls mit der Potenzfunktion (3.168) angenähert. Nach [59] gilt im L-Band . Abb. 3.22 zeigt den Driftgeschwindigkeitsverlauf bei verschiedenen Temperaturen. Die Kurve für zeigt die auch aus Monte-Carlo-Rechnungen [71] erhaltene Verringerung des Anstiegs vor dem Maximum der Driftgeschwindigkeit.

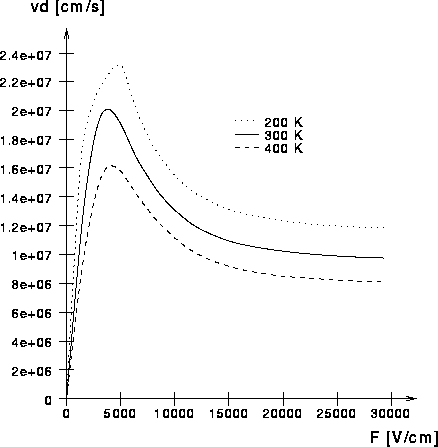

Abbildung 3.22: Temperaturabhängigkeit der Driftgeschwindigkeit nach dem
Zweibandmodell

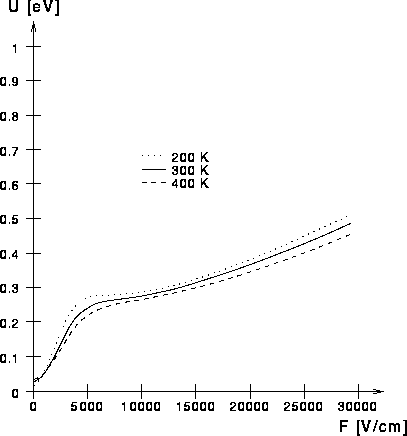

Abbildung 3.23: Temperaturabhängigkeit der mittleren Energie nach dem
Zweibandmodell
In Abb. 3.24 ist die Abhängigkeit der Driftgeschwindigkeit von der treibenden Kraft bei verschiedenen Dotierungen dargestellt. Als Vergleich soll die Dotierungsabängigkeit des Modells von Xu (vgl.3.4.2) dienen, die ebenfalls eine Dotierungsabhängigkeit der Sättigungsgeschwindigkeit enthält und auch mit Monte-Carlo-Rechnungen verglichen wurde (Abb. 3.25). Im Zweibandmodell wurde in beiden Bändern für die maximale Beweglichkeit die Dotierungsabhängigkeit nach Hilsum [31] verwendet. Man sieht in beiden Modellen die gleiche Abnahme der Geschwindigkeitsüberhöhung und die Verschiebung des Geschwindigkeitsmaximums in Richtung höherer Felder. Die Dotierungsabhängigkeit der Driftgeschwindigkeit ist auch im Vergleich mit anderen Monte-Carlo-Rechnungen [66] gut. Abb. 3.26 zeigt noch die Dotierungsabhängigkeit des mittleren Energie.

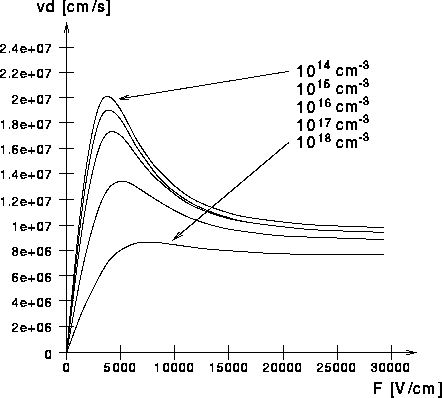

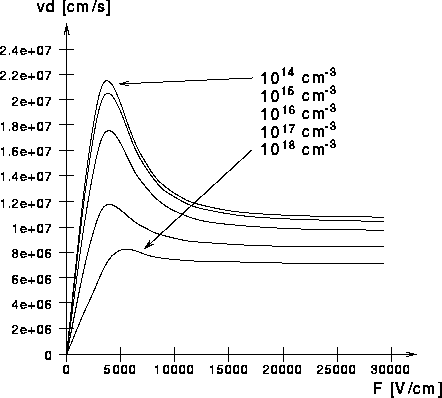

Abbildung 3.24: Einfluß der Dotierung auf die Driftgeschwindigkeit im
Zweibandmodell
Abbildung: Einfluß der Dotierung auf die Driftgeschwindigkeit nach Xu
[91]

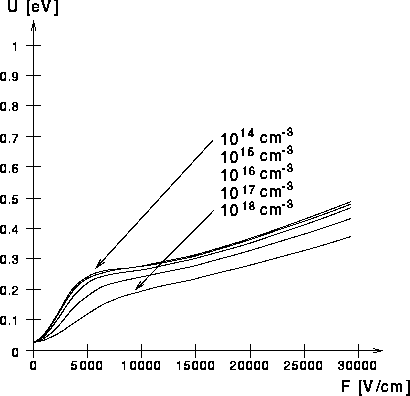

Abbildung 3.26: Einfluß der Dotierung auf den Energieverlauf im Zweibandmodell
